Приборы для анализа звука из XIX века

Статья про приборы XIX века, предназначенные для исследования звуковых колебаний. Материалы взял с очень интересного сайта, посвящённого старым измерительным приборам из различных областей науки и техники.

Резонатор Гельмгольца.

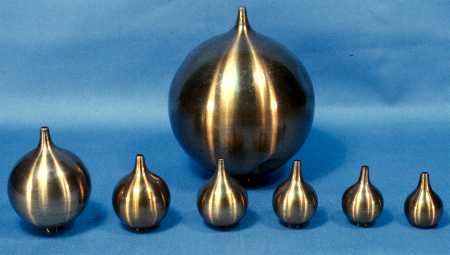

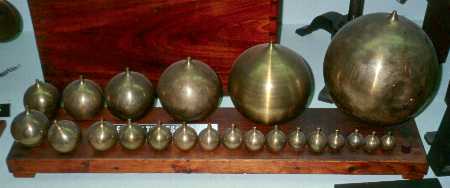

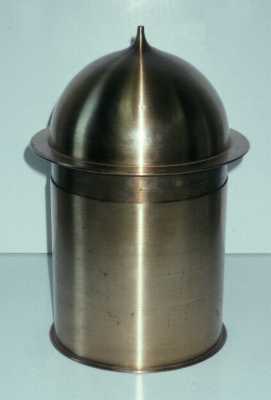

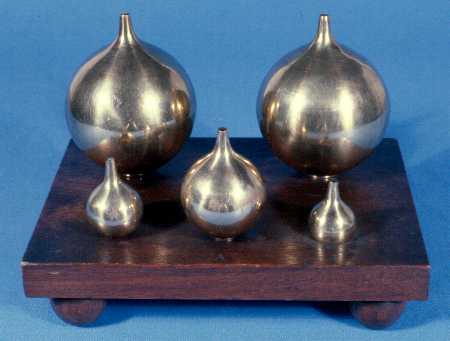

Резонатор Гельмгольца представляет собой полый сосуд с двумя отверстиями. Одно отверстие улавливает звуковые волны, а ко второму можно присоединить тонкий резиновый патрубок и через него слушать.

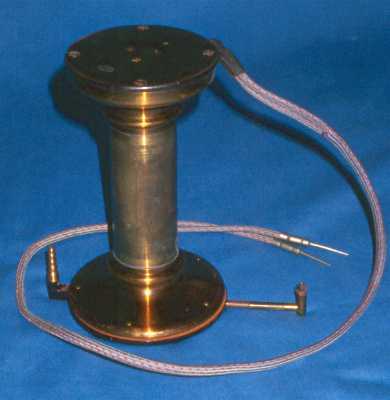

Цилиндрический резонатор позволяет изменять свой объём, тем самым меняя частоту резонанса.

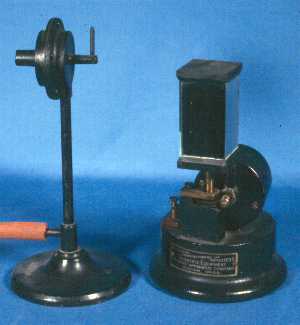

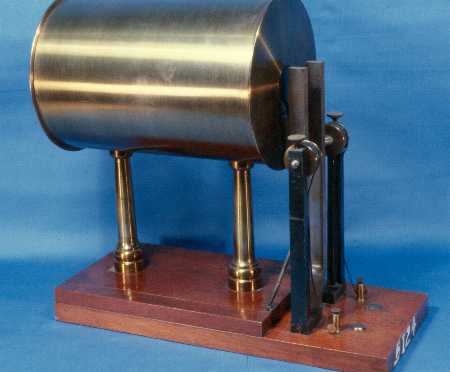

А этот резонатор возбуждается вилкой-камертоном, приводимой в движение электричеством, является частью большого прибора - Синтезатора Фурье.

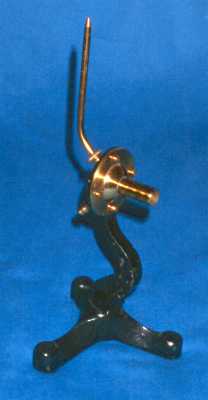

Манометрическая капсула.

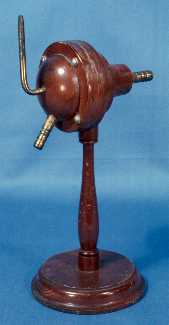

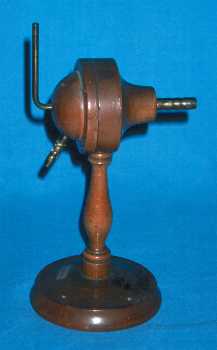

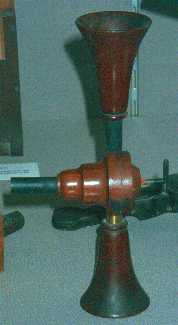

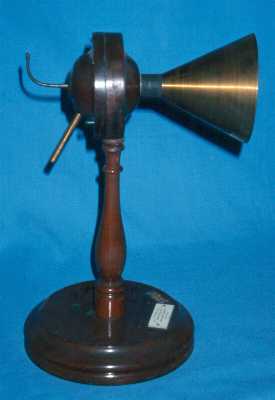

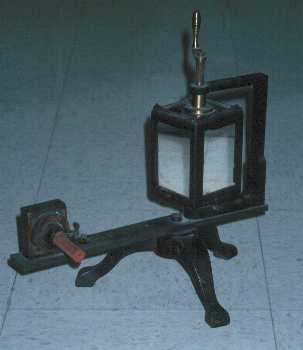

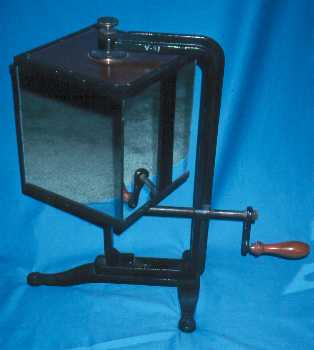

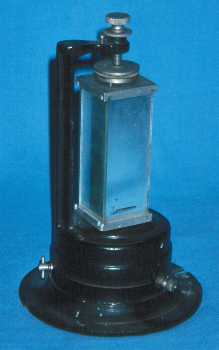

Рудольф Кёниг разработал манометрическую капсулу в 1862 году. Идея состоит в том, что в имеющуюся ёмкость, разделённую пополам мембраной, с одной стороны через воронку поступают звуковые волны, в другую половину подаётся горючий газ, который горит с другой стороны капсулы. Мембрана, под действием звука колеблется, тем самым модулирую подачу газа и соответственно меняется высота пламени. Колеблющееся пламя наблюдается во вращающемся зеркале. Вращение нужно для лучшего наблюдения пламени, по всей видимости, эффект стробоскопа.
Ориентировочная дата изготовления аппаратов - конец 19 начало 20-го веков.

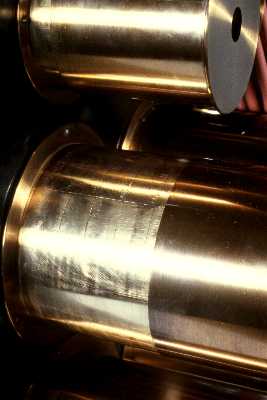

Анализатор Фурье.

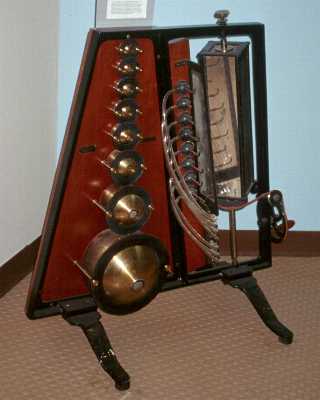

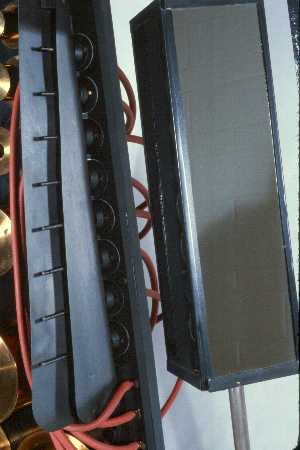

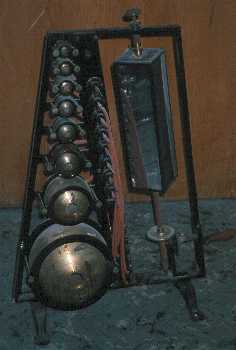

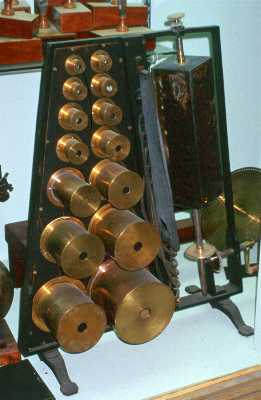

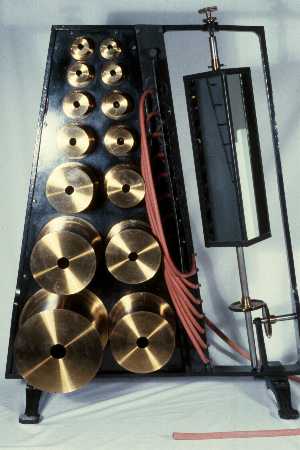

Аппарат для анализа звука, состоящий из резонаторов Гельмгольца, настроенных на основную частоту исследуемого звука и его гармоники. Каждое отверстие в резонаторах соединенно резиновой трубкой с манометрической капсулой и во вращающемся зеркале можно наблюдать высоту пламени, пропорциональную составляющей Фурье в звуковой волне.
